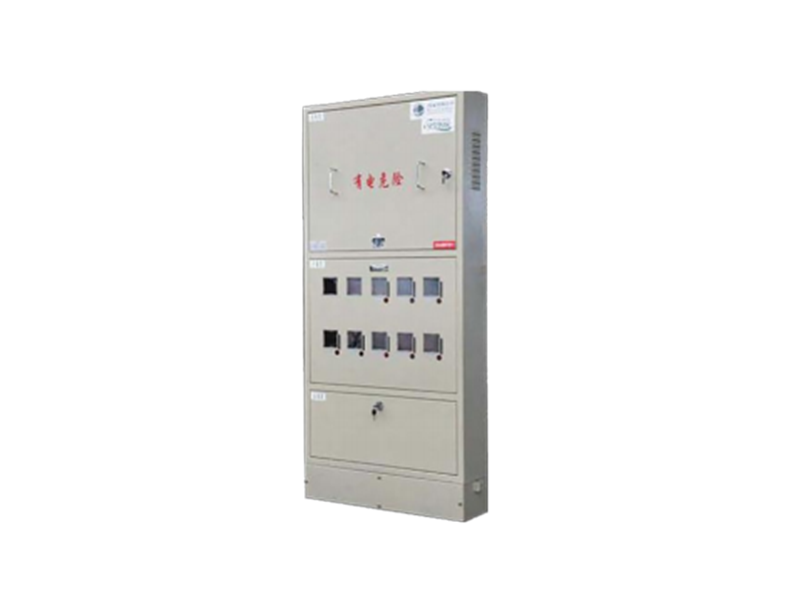

Box elektroměru FYRMB

Skrinka na měřiče energie FYRMB se skládá zejména z pouzdra, jističe, miniaturního jističe, elektroměru a koncentrátoru atd. Je hojně používána v komerčních provozovnách, vilách, obytných čtvrtích a civilních objektech s vysokou spotřebou elektrické energie a s více spotřebiči, které vyžadují samostatné měření napětí AC 380V/220V. Dokáže poskytnout ochranu před přetížením a krátkým spojením vedení.

Přehled
Skrinka na měřiče elektrické energie FYRMB se skládá zejména z pouzdra, jističe, miniaturního jističe, elektroměru a koncentrátoru. Je hojně používána v komerčních provozovnách, vilách, obytných čtvrtích a civilních objektech s vysokou spotřebou elektrické energie a s více spotřebiči, které vyžadují samostatné měření napětí AC 380V/220V. Dokáže poskytnout ochranu před přetížením a krátkým spojením vedení.
Hlavní strukturální rysy
• Pouzdro je vyrobeno z ocelové plechu valcovaného za studena, ohýbaného a svářeného, s elektrostatickým nástřikem na povrchu;

• Skrinka je rozdělena na tři části: prostor pro vstupní jistič, prostor pro elektroměr a prostor pro výstupní jistič. Každá jednotka je oddělena přepážkou a je relativně nezávislá. V prostoru pro vstupní jistič je instalována ochranná přepážka, která izoluje jistič od živého vodiče;

• Na dveřích prostoru pro elektroměr je instalován polykarbonátový nebo průhledný plech z organického skla a dlouhý kartový slot pro snadné čtení různých údajů a vkládání/odkládání karet uživatelem;

• Do prostoru pro elektroměr lze podle potřeby uživatele přidat olověnou plombu nebo heslové zamknutí;

• Způsob montáže součástí: Jistič je instalován na pozinkovaný C-ramínko a montážní deska součástí je pozinkovaná deska;

• Způsob vnějšího připojení vstupních a výstupních vedení: shora dolů, nebo zdola nahoru, nebo vstupní vedení ve stejném směru;

• Ochranné opatření pro uzemnění: V skříni je vyhrazený řada PE a je na ni nalepena značka;

• 12 měřicích pozic (jednofázový elektroměr), vnější rozměry (výška × šířka × hloubka) m: 1800 × 800 × 200, nebo přizpůsobeno podle potřeb uživatele.
Technické parametry

　　• Jmenovité provozní napětí: 380V/220V

　　• Jmenovité izolační napětí: 660V

　　• Jmenovitá frekvence: 50Hz

　　• Elektrický odstup: 5,5mm

　　• Vzdálenost plazivosti: 6,3mm

　　• Jmenovitý proud hlavní sběrnice: 16–250A

• Jmenovitá krátkodobá odolnost hlavní sběrnice: 4,5 kA

• Jmenovitý proud výstupního vedení: 63 A

　　• Úroveň ochrany krytu: IP20C

Objednací pokyny
　　Při objednávce uveďte:

• Specifikace produktu a čísla modelů;

• Schéma hlavního obvodu, schéma vnitřního uspořádání skříně;

• Schéma elektrického principu pomocného obvodu;

• Seznam komponentů uvnitř skříně (specifikace hlavní sběrnice);

• Barva skříně (pokud není požadavkem uvedeno jinak, dodáváme světle kamelově šedou), velikost pouzdra.

• Jiné speciální požadavky, které neodpovídají běžným provozním podmínkám produktu
Hlavní vlastnosti
• Při objednávce prosím uvádějte následující informace:

• Schéma hlavního systému konstrukce a způsob montáže pouzdra.

• Průřezová plocha přívodních a odvodních kabelů.

• Model, specifikace a množství elektrických součástí uvnitř zařízení.
